AW系列高溫焊接應變片

  • 產品名稱：AW系列高溫焊接應變片

  • 產品型號：
  • 產品廠商：日本TML
簡單介紹：
上海璞創科技有限公司主要致力于“AW系列高溫焊接應變片 ”的銷售。多年的“AW系列高溫焊接應變片 ”銷售的經驗，與各行業新老用戶建立了穩定的合作關系，我公司經營的產品名稱深受廣大用戶信賴。歡迎來電咨詢或前來選購
詳情介紹：

TML東京測器 AW系列高溫焊接應變片


敏感柵以及導線完全封裝在耐腐蝕金屬管中（AW-6除外）。即使在氣體、水等各種惡劣環境下，也能容易使用。使用專用點焊機W-50R，即可輕松完成安裝。



  • 焊接型應變片系列

    • AWM-8（靜態/動態：-196°C ~ +300°C）

    • AWMD-5/AWMD-8（動態：-196°C ~ +800°C）

    • AWH-4/AWH-8（靜態：-196°C ~ +600°C，動態：-196°C ~ +650°C）

    • AWHU-5/AWHU-8（靜態/動態：-196°C ~ +800°C）

    • AW-6-350（-196°C ~ +300°C）

    • AWC-2B/AWC-8B (-20°C ~ +10°C)

    • AWCH-2 (-196°C ~ +200°C)

AWM-8 3線1/4橋

AWM可用于高達300°C溫度下的靜態和動態測量?；撞牧峡梢愿鶕嚰馁|選擇Inconel 600或SUS 304。

主要被測物材料
金屬
基底材料
不銹鋼或鉻鎳鐵合金
使用溫度范圍
(°C)
-196 ~ +300°C
敏感柵
特殊合金
溫度補償范圍
(°C)
RT ~ +300°C
應變極限
（室溫）
1%
（10000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
AWM-8
（單位：mm）
型號
敏感柵長
(mm)
基底
電阻
(Ω)
外形尺寸
(mm)
材質
靜態/動態
測量
300°C
AWM- 8-1A-2-11.0
8
16×5
Inconel 600
120
AWM- 8-1B-2-17.0
SUS304

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AWMD-5、AWMD-8（限動態測量：-196至+800°C） 全橋

AWMD適用于高達800°C的溫度，專用于動態測量。高通濾波器為標準配件。由于采用了高通濾波器，因此消除了不必要的直流成分和低頻成分（熱輸出、漂移等）?？梢允褂弥绷鲃討B應變儀（如DC-96A/DC-97A）、小型應變記錄儀（如DC-204R）或多功能記錄儀TMR-200系列進行測量。

主要被測物材料
金屬
基底材料
鉻鎳鐵合金
使用溫度范圍
(°C)
-196 ~ +800°C
敏感柵
特殊合金
溫度補償范圍
(°C)
—
應變極限
（室溫）
1%
（10000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
AWM-8
（單位：mm）
型號
敏感柵長
(mm)
基底
電阻
(Ω)
外形尺寸
(mm)
材質
限動態測量
800°C
AWMD-5-AKMS-2(6F)-1.6Hz*
5
10×3
Inconel 600
60
AWMD-8-A-2-1.6Hz*
8
16×5
120

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

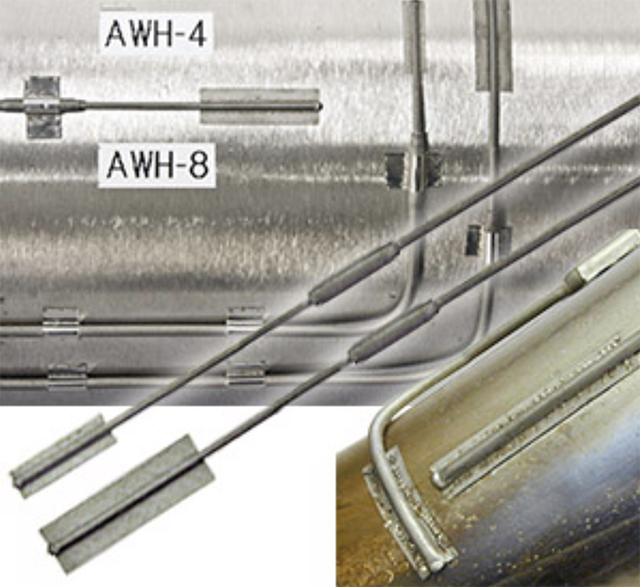

AWH-4/AWH-8 全橋

基底材料有Inconel 600或SUS 321可供選擇。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。靜態測量的*高使用溫度為600°C，動態測量的*高使用溫度為650°C。

主要被測物材料
金屬
基底材料
SUS321或鉻鎳鐵合金
使用溫度范圍
(°C)
靜態：
-196 ~ +600°C
動態：
-196 ~ +650°C
敏感柵
特殊合金
溫度補償范圍
(°C)
靜態：
RT~ +600°C
動態：
-
應變極限
（室溫）
0.6%
（6000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
AWH-8
（單位：mm）
型號
敏感柵長
(mm)
基底
被測物測材料
電阻
(Ω)
外形尺寸
(mm)
材質
靜態測量
600°C
動態測量
650°C
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0
4
16×5
Inconel 600
SUS321
低碳鋼或等同產品
SUS304或同等產品
60
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0
8
16×5
Inconel 600
SUS321
低碳鋼或等同產品
SUS304或同等產品
120

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AWHU-5，AWHU-8 全橋

用于高達800°C溫度下的靜態和動態測量。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。按照標準規格，應變片的基底、接頭部分和電纜采用很小的結構，適于安裝在狹窄或彎曲的部件上。

主要被測物材料
金屬
基底
鉻鎳鐵合金
使用溫度范圍
(°C)
-196 ~ +800°C
敏感柵
特殊合金
溫度補償范圍
(°C)
RT ~ +800°C
應變極限
（室溫）
1%
（10000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
AWHU-5/-8
（單位：mm）
型號
敏感柵長
(mm)
基底
電阻
(Ω)
外形尺寸
(mm)
材質
靜態/動態
測量
800°C
AWHU-5-9AKM-2(6F)-12.7
5
10×3
Inconel 600
60
AWHU-8-9AKM-2(6F)-12.7
8
16×5
120

每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

AW-6-350 3線1/4橋

采用0.08mm的厚度的耐腐蝕不銹鋼基底，可以使用專用點焊機W-50R，輕松進行安裝。
適合于高達300°C溫度下的應變測量、粘合困難的被測物，以及長期應變測量。

主要被測物材料
金屬
基底
SUS304
使用溫度范圍
(°C)
-196 ~ +300°C
敏感柵
特殊合金
溫度補償范圍
(°C)
+10 ~ +100°C
應變極限
（室溫）
0.5%
（5000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
AW-6
（單位：mm）
型號
敏感柵長
(mm)
基底
試件
電阻
(Ω)
外形尺寸
(mm)
材質
AW-6-350-11-4FB01LT
6
24×5
SUS304
低碳鋼
350

每個包裝包含5只應變片。
可根據要求提供其他電纜長度

AWC-2B 1單片4線系統
AWC-8B 3線1/4橋法

敏感柵封裝在不銹鋼管中。這種結構有助于簡化防潮防水涂層，應變片適合惡劣環境以及長期應變測量。AWC-2B應用于1片4線法的測量。

主要被測物材料
金屬
基片
SUS304
使用溫度范圍
(°C)
-20 ~ +100°C
敏感柵
特殊合金
溫度補償范圍
(°C)
+10 ~ +100°C
應變極限
（室溫）
0.5%
（5000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×106
（±1000×10-6應變）
（單位：mm）
型號
敏感柵長
(mm)
基底
被測物測材料
電阻
(Ω)
外形尺寸
(mm)
材質
AWC-2B-11-3LQSA
2
16×5
SUS304
低碳鋼
120
AWC-8B-11-3LTSB
8
28×5

每個包裝包含1只應變片。
可根據要求提供其他電纜長度

AWCH-2 單片4線

AWC系列中，更小、更薄、完全密封結構。適用于單片4線法的測量，使用溫度高達200°C。

主要被測物材料
金屬
基片
SUS304
使用溫度范圍
(°C)
-30 ~ +200°C
敏感柵
低碳鋼
溫度補償范圍
(°C)
0 ~ +100°C
應變極限
（室溫）
0.5%
（5000×10-6應變）
安裝方法
點焊
（需要TML點焊機W-50R）
疲勞壽命
（室溫）
1×~106
（±1000×10-6應變）

AWCH-2

型號
敏感柵長
(mm)
基底
被測物測材料
電阻
(Ω)
外形尺寸
(mm)
材質
AWCH-2-11-MI2L-05LQSA 2 16×5 SUS304 低碳鋼 120

每個包裝包含1只應變片。
可根據要求提供其他電纜長度
