SIRIUS數據采集系統

USB/ETHERCAT 接口: SIRIUS 數據采集系統可以通過 USB 或 EtherCAT 總線連接到與 Windows 操作系統兼容的計算機或者連接至我們的高性能 SBOX 數據記錄儀。
任意傳感器: 支持多種不同的前端放大器，可采集市面上幾乎所有傳感器的信號類型。 IEPE、電壓、高壓、電荷、全橋/半橋/1/4橋、LVDT、鉑電阻、熱電偶、電流、電阻、計數器、編碼器和數字輸入均可支持。
通用模擬放大器: 通用模擬放大器原生支持電壓和全橋/半橋/1/4橋信號采集，通過連接 DSI 適配器 可以采集IEPE、電荷、熱電偶、鉑電阻、電流、電阻及LVDT 信號 。
160 dB 動態范圍: 我們的 DualCoreADC? 技術通過在每個模擬通道上使用雙24位 delta-sigma ADC 及抗混疊濾波器，在時域和頻域中可實現驚人的 160 dB 動態范圍，每個通道采樣率可達 200 kHz。
1 MHz 采樣率: 軟硬件的上乘結合使 SIRIUS HS 設備能夠以高達 1 MHz /通道的采樣率進行實時采集、數據處理并將數據存儲至磁盤。
高隔離:  通道間和通道對地的高隔離可以防止高電壓損壞系統，并避免接地環路。
擴展靈活: SIRIUS 數據采集系統可以根據需求進行擴展。 通道數量可以從單個通道開始，然后隨時可以將系統擴展到數千個通道。
傳感器供電: 放大器可為傳感器提供通道隔離的可程控激勵電源。
數字/計數器/編碼器輸入: 每個通道可以作為 3 個數字輸入，1個計數器/編碼器、測量周期、脈沖寬度、占空比或者使用 SUPERCOUNTER 技術**測量頻率和角度。
CAN 總線隔離輸入: 高速 CAN 2.0b 總線，1 Mbit/sec 數據速率，支持CCP、OBDII、J1939及 CAN 輸出功能。
模擬輸出/信號發生器: SIRIUS 模塊可以配置 8 通道模擬輸出，這些輸出可作為多通道函數發生器（需要購買軟件選項）、回放數據或控制設備使用，輸出電壓信號范圍為±10V。
完全同步: 所有模擬、數字及 CAN 通道都能以毫秒精度進行同步。
軟件終身免費升級: 標配功能豐富、簡單易用、 廣受贊譽的數據采集軟件 - Dewesoft X 。軟件后續升級長久免費，無隱藏收費，后期也不會收取維護費等相關費用。

下一代數據采集系統
SIRIUS 數據采集系統被設計為靈活、模塊化、可擴展和**的采集設備。SIRIUS 的開發的主要目標是創建一種易于使用的設備，避免在測量過程中頻繁出現錯誤。
SIRIUS 系列產品有多種配置方式。單個模塊模擬通道數為1~16個，多個模塊可以通過菊花鏈連接在一起擴展通道數。SIRIUS 系列產品提供了一系列模擬放大器，幾乎可以連接任何類型的傳感器。
SIRIUS 集成了 DualCoreADC?, SUPERCOUNTERS?, 高隔離等**技術以及非凡的 Dewesoft X3 數據采集軟件，使得SIRIUS 產品成為當今市場上獨樹一幟的數據采集解決方案。


直觀易用
使用 SIRIUS 不需要任何復雜的配置設置或進行編程。
通過即插即用功能，智能傳感器和上等 TEDS 支持，使用SIRIUS 進行測試非常容易。用戶能夠快速找到需要設置的選項，并隨時可以進行測量。

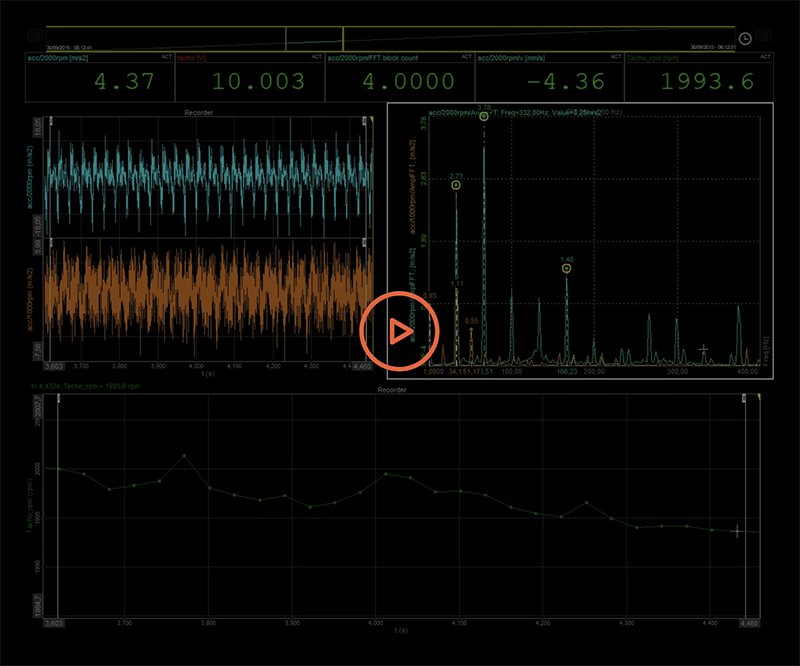

SIRIUS 不但可以獲得**的測量結果，而且能夠以豐富的顯示形式進行數據展示。 只需從多種顯示控件中選擇一種，拖動到合適的大小和位置，并與需要的通道關聯即可。瞧！ 它像魔術一樣工作。

雙 AD 技術 - 高動態范圍
DualCoreADC? 技術解決了信號測量中經常遇到的問題 - 削波、噪聲和高頻混疊產生的虛假頻率。 如果輸入信號超出預期（高于設定量程），實際信號將被削波。這將導致測量結果錯誤，用戶將不得不重新進行測試。
DualCoreADC? 技術能夠有效避免這些問題。每個通道都有兩個放大器和 AD，高增益和低增益的放大器在同時測量輸入信號。 這樣可以實現在傳感器大量程下兼顧微小信號的測量精度，并防止信號被削波。
借助 DualCoreADC? 技術，SIRIUS 產品的信噪比超過 130 dB，動態范圍可達 160 dB。相較單 24-bit 位系統有近 20 倍的提升。

通道間/與地隔離
SIRIUS 儀器具有 ±1000 V 通道間及通道對地隔離，甚至對傳感器的供電也有隔離保護。
通過此種隔離技術，用戶可以直接測量高壓電勢，也不會遇到共模電壓問題。如果測試中使用非隔離傳感器進行諸如振動，溫度之類的測量，傳感器安裝表面與數采系統的地存在較高的電勢差，使用我們的測試系統不會產生任何問題。與之相反，在這種情況下，非隔離的數采系統將會得到錯誤的測量結果甚至造成儀器損壞。 使用隔離版 SIRIUS，無需擔心此類問題。
數字隔離還有另一個很大的優勢 - 避免前端放大器的帶寬衰減。SIRIUS提供“無憂”測量模式，噪聲更低、無接地環路風險以及更佳的信號質量。
如果對隔離要求較低，同時需要更低的價格，可以選擇普通版 SIRIUS，僅提供通道電源隔離的功能，而沒有通道-通道隔離的功能。

**的計數器/編碼器測量
SIRIUS 設備所有計數器/編碼器輸入中均采用了一種稱為 SUPERCOUNTER? 的技術。
計數器主要用于測量旋轉機械的轉速（RPM）和轉角信號。相比于只能輸出整數如1、2、3、4且有1個采樣點延遲的傳統計數器，SUPERCOUNTER? 技術計數器通道可以輸出更**的數值如：1.37、1.87、2.37 ...而且時間和幅值完全同步。這是通過使用一個額外的計數器測量信號上升沿的準確時間實現的。SUPERCOUNTERs? 計數器基于102.4MHz內部時基工作，始終獨立于當前采樣頻率。
計數器輸入與模擬、CAN總線和其他信號源數據完全同步， 并可用于動平衡、階次跟蹤、扭轉振動等應用。
關于 SUPERCOUNTER? 技術計數器輸入相關信息， 請參閱 數字計數器在線培訓教程。

模擬輸出
SIRIUS 模塊背板可配置 8 個模擬輸出通道。模擬輸出有以下 4 種功能:

• 多通道信號發生器 (需要軟件授權)

• 獨立信號調理放大器

• 通道控制

• 數據回放

過采樣輸出
類似于輸入通道的 Sigma-Delta A/D轉換器，模擬輸出也采用了一種特殊的過采樣技術, 確保很高的頻率也可以被精準地輸出。盡管 SIRIUS 模塊采樣率為 200 kHz，但是模擬輸出信號的質量堪比使用 1MHz 采樣頻率。

同步
SIRIUS 硬件能夠采集不同的信號，如電壓、應變、ICP / IEPE、電荷、CAN、計數器/編碼器和數字信號。依托 Dewesoft X3 軟件的強大功能，用戶還可以從以下接口，如 GPS、Flexray、網口、串口、PCM 遙測等很多總線接口采集數據。
即使每個數據源的采樣速率不同，所有數據也能夠以微秒精度進行上乘同步。這一切都要歸功于我們的計時和 GPS 同步技術。
Dewesoft 支持視頻同步功能。Dewesoft 集成了性能強大的視頻引擎，該引擎既支持常見的 DirectX 網絡攝像頭，也支持第三方熱成像儀和高速視頻攝像機，高速相機數據與模擬量數據完全同步。

擴展和分布式采集

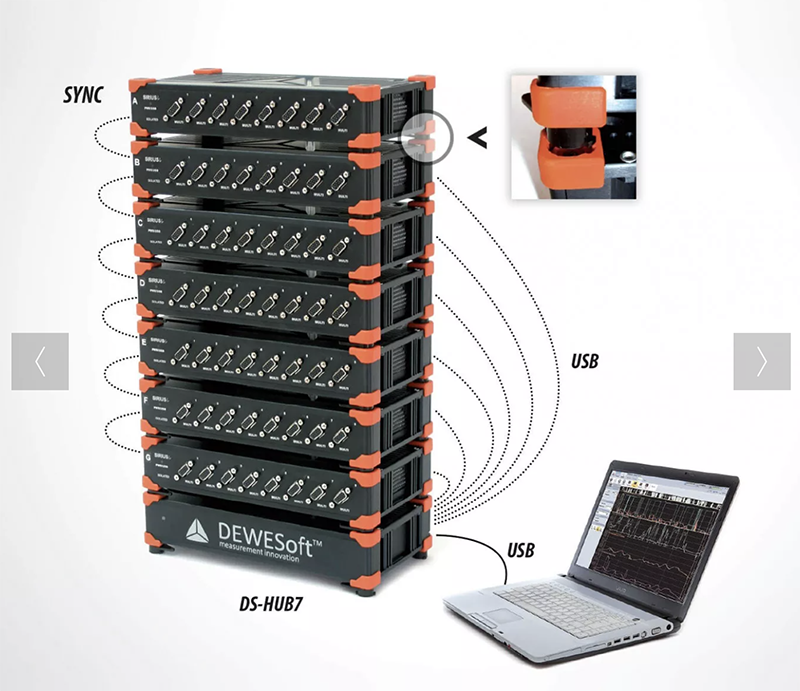

SIRIUS 可以單獨使用，也可以通過快裝卡扣堆疊在一起通過串接的方式組成一個大型的數據采集系統。
通過 EtherCAT 總線，SIRIUS 模塊可以分布布置在靠近傳感器的位置，以提高信號質量。SIRIUS 模塊之間的數據通訊、供電和同步，所有功能僅需一根電纜，相鄰節點之間的距離可達100米。
對多臺儀器進行配置就如同使用單臺設備一樣簡單。

無風扇

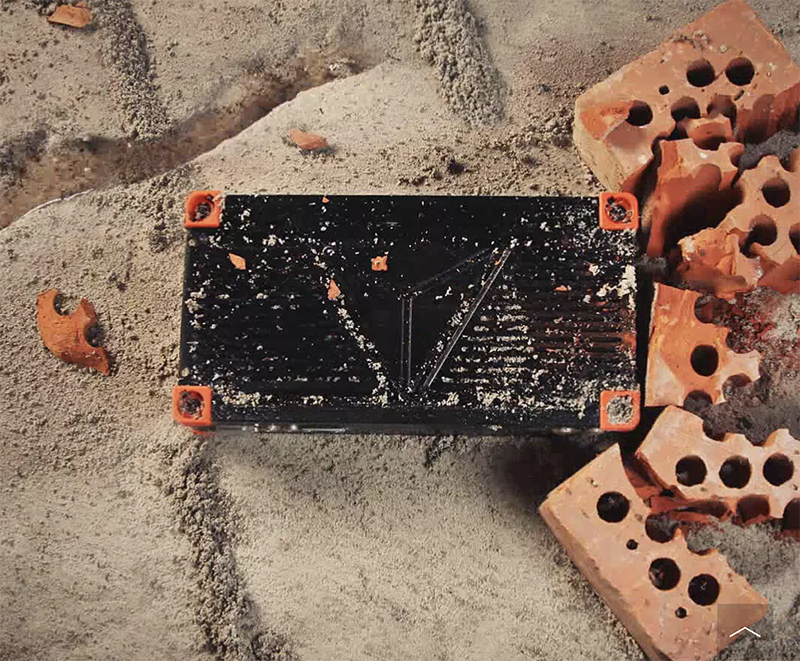

SIRIUS 模塊也可以集成在無風扇堅固版機箱中，無需風扇冷卻散熱，適合可在重工業及粉塵環境中進行的測量應用。
無風扇版本 SIRIUS 防護等級為 IP50，完全滿足防塵要求。
如果需要更為堅固、支持防水，IP67 防護等級的設備，請參閱 SIRIUS 防水版數據采集系統 。

IEPE 傳感器狀態監測

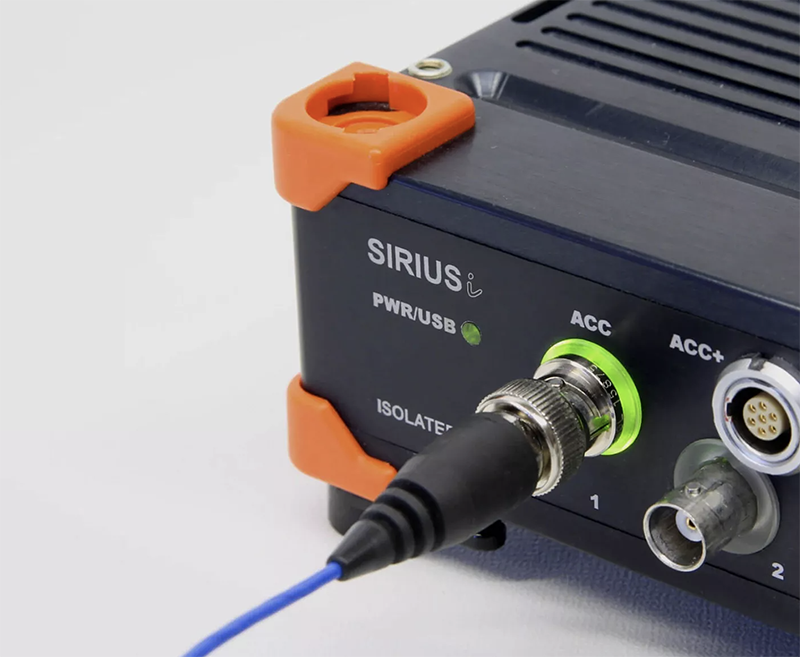

SIRIUS ACC 前端放大器輸入接頭上有一個 LED 狀態指示環。在接入 IEPE 傳感器后，放大器會持續監測流向傳感器的電流，根據傳感器的阻抗是否正常，LED 指示環會自動切換為綠色或者紅色。
通過這種方式，用戶能夠立即獲得 IEPE 傳感器狀態及接線正確與否的視覺反饋。 這只是一個很小但非常有用的細節，但可以讓測試工程師的工作更加直觀簡單。

前端可定制

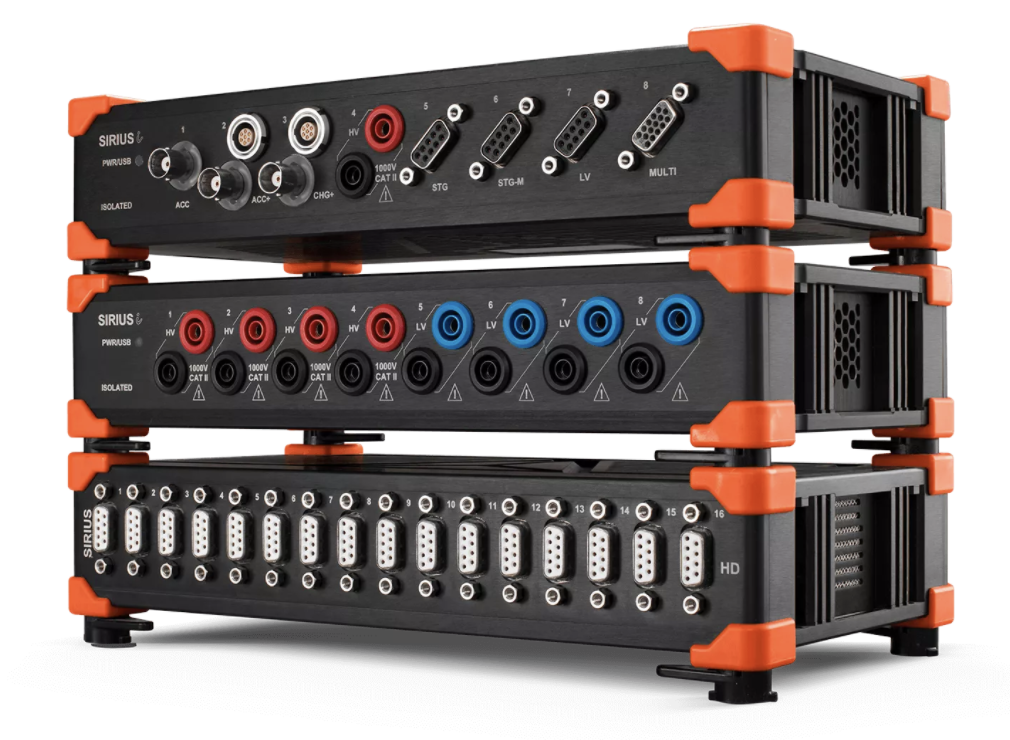

SIRIUS 數采模塊有 8 通道或 16 通道配置，有兩個選項：
完全隔離版 (通道間、通道對地均有 1000V 電氣隔離) 或
差分版 (僅隔離電源)。
提供標準前端配置，用戶也可以使用選擇放大器和連接器類型，對前端自由定制。 用戶可以對應下面的放大器類型，對八個可用通道插槽中的每一個放大器前端進行定制：
放大器類型 ADC 類型 采樣率 動態范圍
雙核放大器 (DC) 雙 24-bit Delta-sigma ADC，抗混疊濾波 200 kS/sec 160 dB
高密度放大器 (HD) 24-bit Delta-sigma ADC，抗混疊濾波 200 kS/sec  137 dB
高速放大器 (HS) 16-bit SAR ADC 1 MS/sec 100 dB

DualCoreADC? 放大器
200 kS / s 采樣率、高動態雙 24 位 AD、可達 160 dB 動態范圍。 SIRIUS  DualCoreADC 系列模塊支持配置以下類型的前端放大器：
UNI：適用于所有應變類型、IEPE 傳感器和高輸入范圍的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 連接器。 與 DSI 適配器兼容。
STG: 通用、靈活的前端放大器，支持應變和其他傳感器，接頭形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f?？蛇B接 DSI 適配器。
STGM: 適用于應變測量的通用型放大器，具有很高的性價比。接頭形式為 DSUB9 。可連接 DSI 適配器。
ACC: 動態范圍很高的 IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。
CHG: 動態范圍很高的電荷/IEPE/電壓放大器，可用于連接加速度計和麥克風。接頭形式為 BNC。
HV: 適用于電力應用、滿足 CATII、CATIII標準的 ±1200V 電壓測量放大器。香蕉接頭。
LV: 適用于連接電流傳感器和其他傳感器的多功能 ±200V 通用電壓放大器。 接頭形式支持 DSUB9 和香蕉接頭?？蛇B接 DSI 適配器。
MIC200：用于 200V 極化麥克風的隔離電壓放大器。 提供 L2B7f LEMO 連接器。

高密度放大器
200 kS / s 采樣率、單 24 位 AD、16個輸入通道。SIRIUS 高密度系列模塊性價比更高，支持配置以下類型的前端放大器：
16xSTGS: 通用型應變前端放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 LEMO L1B10f。
16xACC: IEPE/電壓信號前端放大器，可用于連接加速度計和麥克風。
16xLV DSUB: 適用于連接多種傳感器的通用型電壓放大器，可連接 DSI 適配器。接頭形式為 DSUB9 或 BNC 。

CAN 和 CAN FD
接口分析 CAN 和 CAN FD 數據

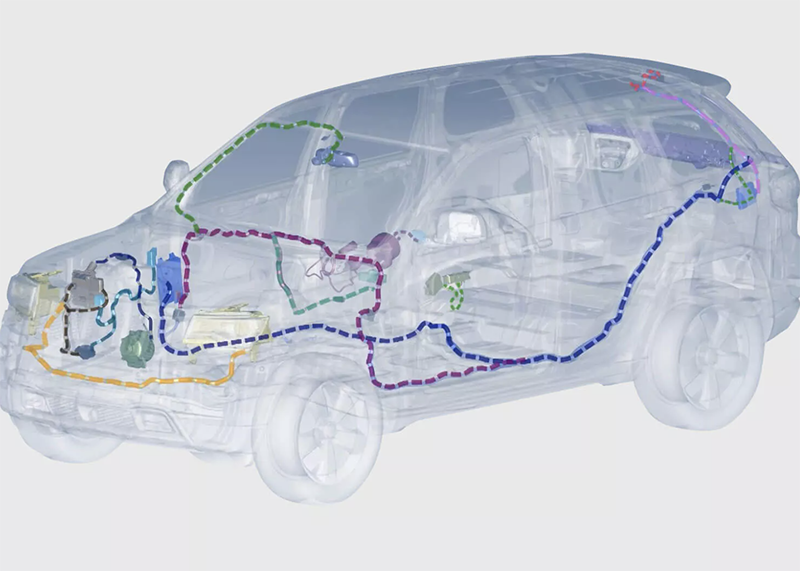

SIRIUS 模塊化設備標配 CAN 接口也可選配 CAN FD，用于分析 CAN 總線數據。CAN 接口允許以 1 Mbit/s 的全速傳輸和接收 CAN 2.0b 數據。CAN FD 接口是支持高達 8 Mbps 數據速率的高速 CAN 接口。
CAN 該接口同時兼容 J1939、J1587 和 OBD II 協議的 CAN 數據進行解碼。
所有 CAN 通道都是隔離的，因此即便在嘈雜的環境中進行 CAN 數據采集也無需擔心，可獲得更佳的信號質量。
SIRIUS CAN 接口提供以下功能:
同步采集 CAN 數據和模擬數據。
先進的 CAN 記錄、存儲和分析。
CAN 報文的在線監測和解碼。
離線 CAN 報文解碼。
多種 CAN 數據顯示方式。
CAN 通道的在線和離線數學分析。
CAN DBC 文件導入和導出。
基于 CAN 的 OBDII、J1939 和 XCP/CCP 支持。
CAN 傳輸功能。

免費提供數據采集軟件

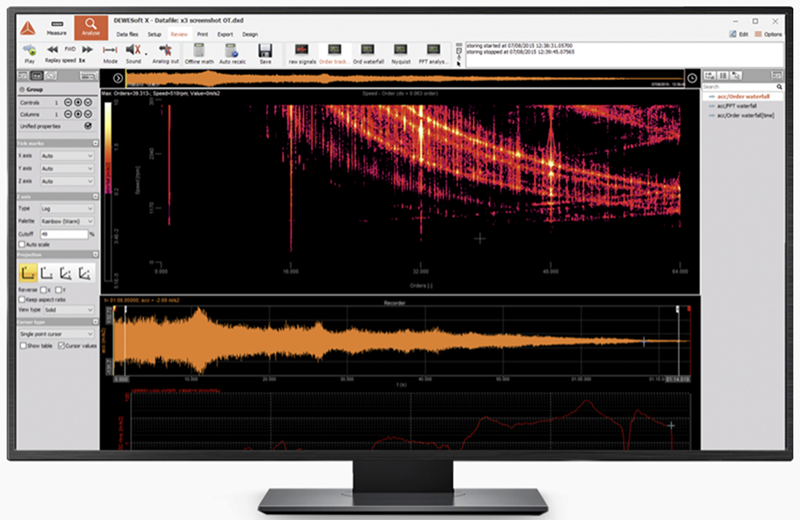

所有 Dewesoft 數據采集系統均免費提供屢獲殊榮的 DewesoftX 專業版 數據采集軟件。DewesoftX 是世面上先進且易于使用的數據采集和信號處理軟件。 DewesoftX 的靈活性和不斷增加的信號處理功能將幫助您解決所有測試和測量需求。與其他 DAQ 系統相比，我們的DAQ 軟件為您提供了許多優勢。即插即用，硬件自動檢測，智能 TEDS 傳感器，上等存儲、實時顯示以及強大的數學庫等功能將把測量和分析功能不斷提升到新的水平。
