TML東京測器 CEF系列高低溫應變片

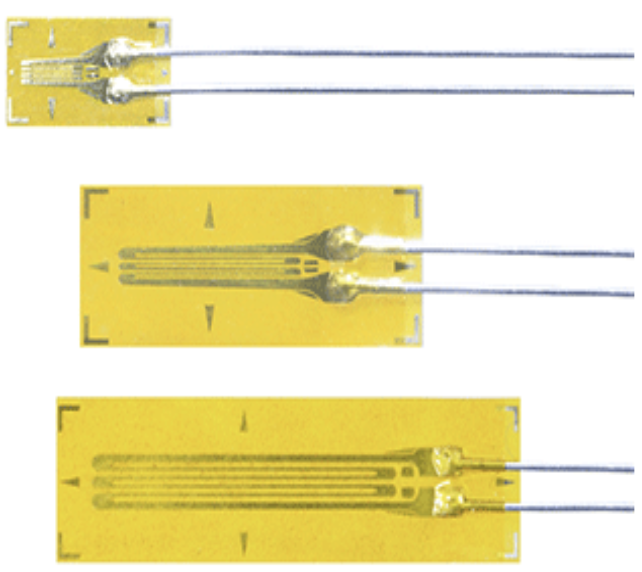

高低溫應變片CEF系列應變片采用聚酰亞胺樹脂基片，以及特殊合金敏感柵?？梢栽?269°C ～+200°C的環境下使用該系列僅適用于片長為1、3和6mm的單軸配置。

被測物材料	金屬、陶瓷	基片	聚酰亞胺
使用溫度范圍 (°C)	-269 ~ +200°C	敏感柵	特殊合金箔
溫度補償范圍 (°C)	-196 ~ +80°C	應變極限 （室溫）	1% （10000×10-6應變）
主要適用粘合膠	C-1、EA-2A、CN	疲勞壽命 （室溫）	1×106 （±1500×10-6應變）

高低溫使用

樣式	型號	敏感柵長 (mm)	敏感柵寬 (mm)	基片長度 (mm)	基片寬度 (mm)	電阻 (Ω)
單軸 （G.F.約2.1） CEFLA-1-11	CEFLA-1-11 CEFLA-1-17 CEFLA-1-23	1	0.5	4	2.2	120
	CEFLA-3-11 CEFLA-3-17 CEFLA-3-23	3	0.6	6.9	2.8	120
	CEFLA-6-11 CEFLA-6-17 CEFLA-6-23	6	1.0	10.6	3.1	120

每包裝有10片。

推薦使用帶專用導線的CEF系列應變片（定制）

導線	使用溫度范圍	應變片（含導線）型號示例	導線顏色
3線絞合 FEP屏蔽線	-269 ~ +200°C	CEFLA-1-11-6FA3LT-F CEFLA-1-11-6FB3LT-F	紅綠藍 （7芯0.18mm直徑）
			紅綠藍 （單芯0.2mm直徑）
3線絞合 PTFE屏蔽線	-269 ~ +260°C	CEFLA-1-11-4FA3LT-F CEFLA-1-11-4FB3LT-F	紅黑白 （7芯0.16mm直徑）
			紅黑白 （單芯0.2mm直徑）

* 紅色為獨立導線。
