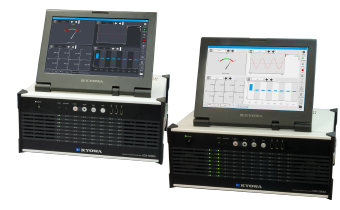

EDX-5000A-80 dynamic strain acquisition instrument

查看大圖

Name：EDX-5000A-80 dynamic strain acquisition instrument
Model：
Manufacturer：共和KYOWA

Introduce：

Shanghai Pu Chuang Technology Co., Ltd. is mainly committed to the sales of "EDX-5000A-80 dynamic strain acquisition instrument.

Detail：

日本共和KYOWA EDX-5000A-80動態應變采集儀

產品概述：

EDX-5000A是具有高功能和高速處理能力的先進固定式測量儀器, 是EDX系列中*優異的機型。

主要特點:

●高速/低速的雙采樣●輸入輸出通道*多為80通道
●高頻采樣200kHz/32通道
●提高了操作性，充實了實時處理功能
●可對應多種測量模式
●裝有對應瞬間停電的內置電池
●進一步實現了小型輕量化

EDX-5000A-80 （80通道，10卡槽）

規格

型號名稱	EDX-5000A-80-HE: 機械硬盤（HDD） EDX-5000A-80-SE: 固態硬盤（SSD）
適用放大器卡	CVM-41A, CDV-40B(-F), DPM-42B（-F）, DPM-42B-（I -F）, CTA-40A, CFV-40A, CCA-40A（-F）, CDV-44AS, CDA-44AS, CDA-45 AS, AD-40AS（-F）可以安裝2張CFV-40A卡
測量通道數	可達64通道(安裝8張CDV-40B)
模擬輸入	詳細請參考各放大器卡的規格
數字輸入輸出	輸入輸出點數 : 可達 8點輸入輸出設定 : 設定每bit的數字輸入/數字輸出/遙控輸入（COM為共用） ※遙控輸入: 可開始/停止測量, 執行BAL等輸入形式 : 絕緣型, TTL電平輸入輸入電壓 : *大 DC 5V 絕緣法 : 數字隔離器輸出形式 : 絕緣型, 集電極開路型輸出（內部帶10kΩ上拉電阻）輸出電壓 : DC 5V 輸出電流 : （每1點） 25mA
音聲輸入	1通道（采集時可記錄語音備忘錄）使用遙控單元RCU-42A（選購配件）
采樣	采樣頻率 : 1-2-5系列 1Hz～200kHz（可達32CH的數據采集時） 1Hz～100 kHz（可達64CH的數據采集時） 1Hz～50kHz（可達80CH的數據采集時） 1Hz～10kHz（實時處理有效時） 2n系列 2Hz～131.072kHz（可達32CH的數據采集時） 2Hz～65.536kHz（可達64CH的數據采集時） 2Hz～32.768kHz（可達80CH的數據采集時） 2Hz～8.192kHz（實時處理有效時） ※AD數據形式: 16 bits 模式時 ※24 bits 模式時, 變為上述通道數的一半。
記錄媒體(內置硬盤)	機械硬盤（HDD）容量300GB或以上固態硬盤（SSD）容量30GB或以上
顯示	顯示通道狀態LED（可設定每個通道的輸入過載電平） REC, BUSY, BATTERY, POWER LED 12.1英寸觸屏液晶顯示器
操作鍵	主機有和觸屏一致的按鍵（REC, STOP, BAL., OPT.）也可通過外插鍵盤和鼠標操作
外部控制接頭	CONT.IN, CONT.OUT（遠程, 同步運行用）
外部輸入輸出接頭	外部觸發: TRG IN,TRG OUT 外部時鐘: CLK IN, CLK OUT（可通過任何分周比輸出）
外部機器接口	鍵盤 I/F: USB 鼠標 I/F: USB 外部顯示器 I/F: VGA接頭（顯示用 15針） USB I/F: USB2.0（前面3個端口）, 或USB3.0（背面2端口） LAN I/F: 100/1000BASE-T ※可供給電流約為100mA
電源	AC100～240V, DC10～30V（AC/DC 兩用）, 內置瞬間停電用電池
消耗電流	約1.8A （AC100V, 安裝8張CDV-40B時）
使用溫度濕度范圍	0～40℃, 20～80%（無結露現象）
保存溫度	-20℃～60℃
抗振性	[EDX-5000A-64-HE, EDX-5000A-64-SE] 49.0m/s2（5G）, 5～55Hz（非工作時） 29.4m/s2（3G）, 5～55Hz（工作時） [EDX-5000A-64-HE] 9.8m/s2（1G）, 10～200Hz（工作時） [EDX-5000A-64-SE] 19.6m/s2（2G）, 10～200Hz（工作時）
耐沖擊性	196.1m/s2（20G）, 11ms
外形尺寸	365（W）×159（H）×300（D）mm 不含凸起部分
重量	約11.5 kg（僅主機）
可選功能	采集CAN數據(輸入通道數: *大512通道) 采集GPS數據(有采集軌跡數據、同步時刻的功能)
聯機控制	用DCS-100A控制

適用規格

EMC指令	EN61010-1（設置類型Ⅱ, 污染度2）
低電壓指令	EN61326-1（A級）
Compliance	Directive 2011/65/EU (RoHS)

軟件規格

測量條件

通道條件	測量ON/OFF, 測量模式, 量程, 高通濾波器, 低通濾波器, 平衡調整ON/OFF, CAL范圍, CAL ON/OFF, 零點偏移ON/OFF, 標定系數, 偏移, 單位, 通道名稱, 測量范圍, 額定容量, 額定輸出, 上限檢查值, 下限檢查值, 數值顯示位數（可選任意顯示項目）, 內部靈敏度注冊 ON/OFF, 輸入電纜, 電纜補正值
收錄數據數	采樣頻率1～10kHz: 內置硬盤剩余容量用完為止采樣頻率10001Hz～200kHz: AD數據模式: 16 bits 模式時, 2～20億個數據/通道 AD數據模式: 24 bits 模式時, 2～10億個數據/通道
手動測量	REC到STOP間或REC到已指定的數據數的收錄
時間間隔測量	通過設定采集開始時間,采集時間間隔自動采集
觸發測量	共通觸發條件 : 結束觸發: 可設定預觸發數據: 大2097152數據/通道觸發后數據: 大2097152數據/通道（24 bits模式時）觸發數據與測量通道數相關模擬觸發條件 : 觸發通道: 任意1個模擬通道觸發水平: 根據物理量設定觸發斜率: 上升/下降數字觸發條件 : 觸發位: 數字通道中的任何1位觸發水平: 0, 1 外部觸發條件 : 觸發斜率: 上升/下降復合觸發條件 : 觸發源: 可從模擬通道/數字通道的任意4通道, 外部觸發1通道, 手動觸發1通道中選擇 AND/OR: 模擬觸發, 數字觸發, 外部觸發可通過AND/OR 進行理論判定觸發電平: 模擬通道通過物理量設定, 數據通道為0, 1 觸發斜率: 上升/下降
測量條件文件的保存?讀取	可以保存并讀取設定好的測量條件
DIO設定	輸入輸出點數 : 可達8點輸入輸出設定 : 可設定每bit的數字輸入/數字輸出/遙控輸入
TEDS	通過TEDS信息的讀取及讀取條件自動設定

測量工作

測量工作	可以做顯示測量, 開始采集, 暫停采集, 停止采集, 執行平衡調整, CAL輸出等實時處理
實時處理	可以在顯示?采集測量數據的同時進行的處理采樣頻率的限制為*高10kHz

網絡相機的視頻收錄

使用相機	支持DirectX的網絡相機（OS把網絡相機識別為圖像設備。）
使用相機臺數	1臺
分辨率	*大640×480
幀頻	*大30fps
保存形式	AVI格式 ※分辨率大小, 幀頻由使用相機決定。另外需要自備網絡相機。
視頻收錄時的測量條件	測量模式: 手動, 手動（設定采集數據數）

運算處理

數字濾波器	特性 Butterworth（IIR）種類低通濾波器, 高通濾波器次數 1～8次截止點的振幅比 -3dB 衰減特性 -6dB×N dB/oct. （N位次數） ※可以和安裝的放大器卡的低通濾波器并用
四則運算	運算通道數 64通道運算通道條件運算 ON/OFF, 運算符號（半角200文字或以內）單位, 顯示數值位數, 通道名稱（半角40文字或以內）, 零運算, 零運算值運算符號?常數加法: ＋, 減法: －, 乘法: ＊, 除法: ／, 乘方: ＾, 圓周率: PI, 括號（）運算函數: SQR 平方根 ABS 優良值 SIN 正弦 COS 余弦 TAN 正切 ASIN 反正弦（返回值: 弧度） ACOS 反余弦（返回值: 弧度） ATAN 反正切（返回值: 弧度） DSIN 反正弦（返回值: 角度） DCOS 反余弦（返回值: 角度） DTAN 反正切（返回值: 角度） LOG 常用對數 LN 自然對數 EXP 指數 HMX 上限主應變 HMN 下限主應變 HSM 上限剪切應變 SMX 上限主應力 SMN 下限主應力 SSM 上限剪切應力 DEG 主應變方向

數字濾波器

特性 Butterworth（IIR）
種類低通濾波器, 高通濾波器
次數 1～8次
截止點的振幅比 -3dB
衰減特性 -6dB×N dB/oct. （N位次數）
※可以和安裝的放大器卡的低通濾波器并用

四則運算

運算通道數 64通道
運算通道條件運算 ON/OFF, 運算符號（半角200文字或以內）
單位, 顯示數值位數, 通道名稱（半角40文字或以內）, 零運算, 零運算值
運算符號?常數加法: ＋, 減法: －, 乘法: ＊,
除法: ／, 乘方: ＾, 圓周率: PI, 括號（）
運算函數:
SQR 平方根
ABS 優良值
SIN 正弦
COS 余弦
TAN 正切
ASIN 反正弦（返回值: 弧度）
ACOS 反余弦（返回值: 弧度）
ATAN 反正切（返回值: 弧度）
DSIN 反正弦（返回值: 角度）
DCOS 反余弦（返回值: 角度）
DTAN 反正切（返回值: 角度）
LOG 常用對數
LN 自然對數
EXP 指數
HMX 上限主應變
HMN 下限主應變
HSM 上限剪切應變
SMX 上限主應力
SMN 下限主應力
SSM 上限剪切應力
DEG 主應變方向

FFT分析

分析種類	直線波譜, 功率譜, 十字波譜, 自行相關, 相互相關
窗口函數	OFF, 哈明窗, 漢寧窗, 三角窗, 布萊克曼窗, 凱澤窗
分析數據數	256, 512, 1024, 2048, 4096, 8192個
保存形式	共和標準文件格式（KS2格式） KS2文件版本: 01.06

監控畫面

圓形儀表	用圓形儀表顯示任意1個通道
FFT圖	顯示FFT分析結果的圖表可顯示4個通道
網絡相機	顯示相機拍攝的圖像
輸入過載顯示	輸入過載通道的數值背景等用紅色顯示（FFT圖表除外）
時序圖	X軸: 時間, Y軸: 測量值（模擬, 數字, 運算, CAN, GPS各通道（CAN幀不可）的圖表可顯示8個通道
X-Y圖	X軸: 測量值, Y軸: 測量值的圖表可組合顯示4個通道
柱狀圖	可達可顯示80個通道可以顯示各通道的高值, 低值
數值顯示	可達可顯示80個通道可以顯示各通道的高值, 低值
圖表縮放	時間系列圖表的Y軸, X-Y圖表中的X軸?Y軸, Bar圖表的Y軸上, 可以自動縮放顯示
光標顯示	時間系列圖表, X-Y圖表中可顯示光標可用物理量顯示光標位置
可顯示的窗口數	各種圖表組合可達12個
圖像保存	可以用圖像文件保存個圖表

GPS與多通道CAN選購功能

采集CAN數據	1臺*多采集512通道的CAN數據（CAN數據用E4文件保存）
CAN觸發	模擬觸發條件 : 觸發通道模擬通道中任意1通道觸發電平通過物理量設定觸發斜率上升/下降數字觸發條件 : 觸發位數字通道中任意的1bit 觸發電平 0,1 復合觸發條件 : 可在觸發源模擬通道/數字通道的任意4通道, 外部觸發的任意1通道手動觸發的1通道中選擇
圖表顯示	同時顯示數值、模擬數據和圖表
采集GPS數據	可顯示?采集GPS數據（緯度、精度、速度、方位等）以NMEA文件格式保存GPS數據
零點(手動測量)	可以使用從GPS衛星接收到的時刻數據作為零秒時刻（ms為0的時刻）, 開始手動測量
零點(時間間隔測量)	可以使用從GPS衛星接收到的時刻數據作為零秒時刻（ms為0的時刻）, 開始時間間隔測量

環境設定

同步運行的設定	從單機, 同步主機, 同步副機中選擇
其他	振蕩器的切換（內部·外部）, 工作蜂鳴聲, 平衡規格值, 主機前面揚聲器的ON/OFF AD數據格式切換（16/24 bits）, 選擇開關的設定
文件自動轉換	測量結束時, 可將KS2文件轉換為CSV文件
